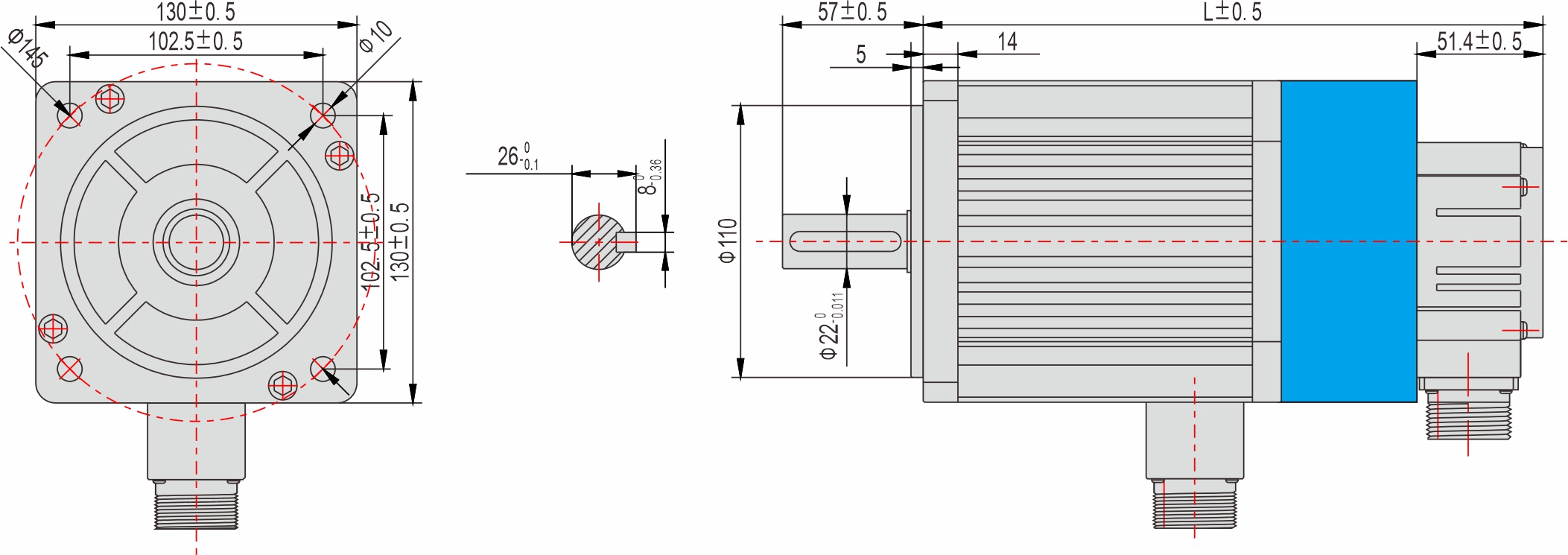

| 外形圖（帶斷電煞車） |
※ 部分為斷電煞車；
※ 我們可以根據您的需求定制伺服馬達的電氣參數，也可以增配行星減速機等；
※ 伺服馬達安裝時務必用伺服馬達前端蓋安裝止口定位，並注意公差配合，嚴格保證伺服馬達輸出軸與負載的同心度。
| 130mm 系列（帶斷電煞車） |
型號 | 外形尺寸 | 重量 |
L(mm) | ||
YSD13100ASK-S | 236 | 8.3 |
YSD13150MSK-S | 249 | 9.3 |
YSD13200MSK-S | 262 | 10.2 |
YSD13230DSK-S | 311 | 14.5 |
YSD13260DSK-S | 279 | 11.9 |
YSD13380DSK-S | 301 | 13.8 |

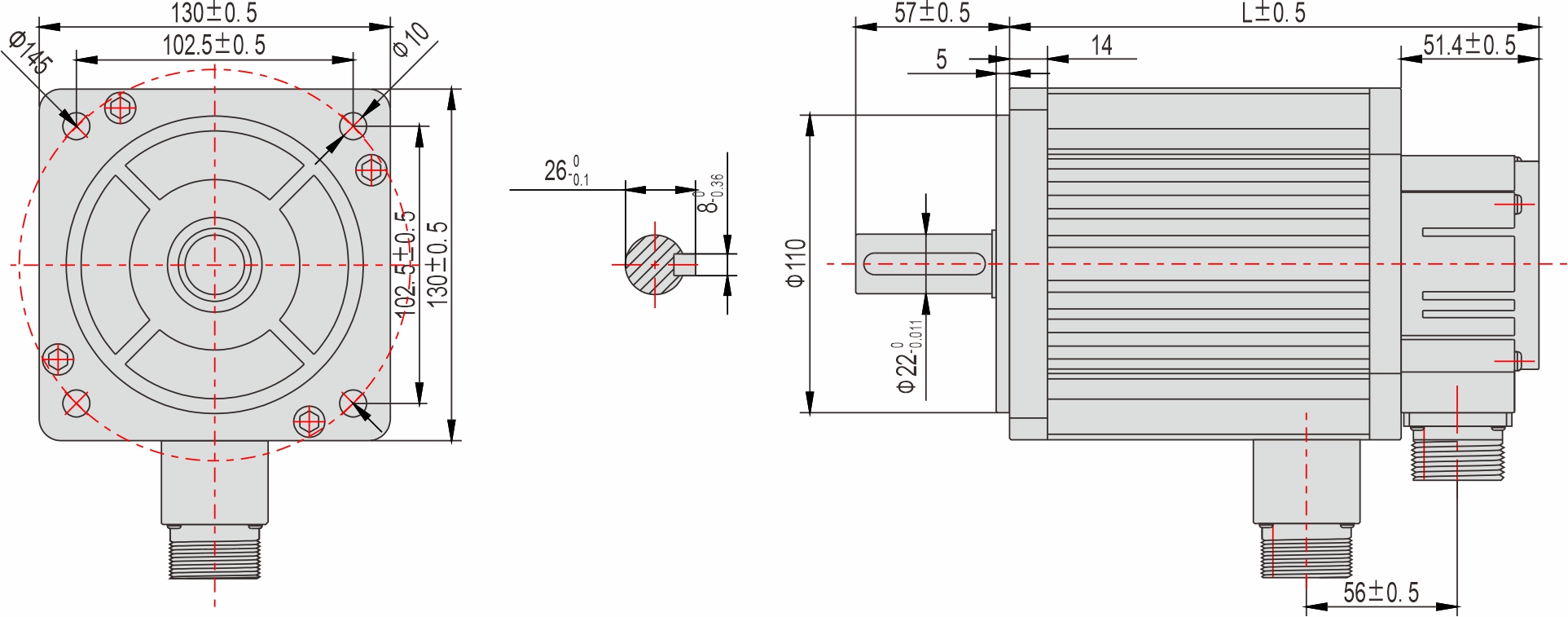

| 外形圖 |
※ 我們可以根據您的需求定制伺服馬達的電氣參數，也可以增配行星減速機等；
※ 伺服馬達安裝時務必用伺服馬達前端蓋安裝止口定位，並注意公差配合，嚴格保證伺服馬達輸出軸與負載的同心度。
| 130mm 系列 |
型號 | 外形尺寸 | 重量 | |||
L(mm) | |||||
YSD13100ASK | 166 | 6.3 | |||
YSD13150MSK | 179 | 7.3 | |||
YSD13200MSK | 192 | 8.2 | |||
YSD13230DSK | 241 | 12.5 | |||
YSD13260DSK | 209 | 9.9 | |||
YSD13380DSK | 231 | 11.8 |
| 技術參數 |
伺服馬達型號 | YSD13100MSK | YSD13150MSK | YSD13200MSK | YSD13230DSK | YSD13260DSK | |
伺服馬達型號（帶斷電煞車） | YSD13100MSK-S | YSD13150MSK-S | YSD13200MSK-S | YSD13230DSK-S | YSD13260DSK-S | |
伺服驅動器型號 | SDA100-MF30-100 | SDA100-MF30-150 | SDA100-MF30-200 | SDA100-MF30-230 | SDA100-MF30-260 | |
法蘭規格(□) | □130 | □130 | □130 | □130 | □130 | |
額定功率 | W | 1000 | 1500 | 2000 | 2300 | 2600 |
額定扭矩 | N.m | 4 | 6 | 7.7 | 15 | 10 |
kgf.cm | 20.41 | 40.82 | 40.82 | 51.02 | 61.22 | |
最大扭矩 | N.m | 6 | 12 | 12 | 15 | 18 |
kgf.cm | 61.22 | 122.45 | 122.45 | 153.06 | 183.67 | |
額定轉數 | r/min | 3000 | 2000 | 3000 | 3000 | 3000 |
轉子慣量 | kg.m2X10-4 | 3.1 | 5.4 | 5.4 | 6.3 | 7.6 |
轉矩常數 | N.m/A | 0.8 | 1.14 | 0.8 | 0.83 | 1 |
電壓常數 | V/krpm | 55 | 78 | 55 | 63 | 61 |
電阻 | Ω | 3.61 | 2.42 | 1.08 | 1.02 | 0.82 |
電感 | mH | 8.33 | 7.4 | 3.4 | 3.44 | 2.28 |
電器時間常數 | ms | 2.3 | 3.06 | 3.14 | 3.37 | 3.15 |
規格與特徵 | 結構 | 全封閉，無通風 IP65（不包括軸部分和連接處） | ||||
環境溫度 | 工作溫度：0～40℃，存儲溫度：-20～80℃ | |||||
環境濕度 | 低於90%（無凝露） | |||||
空氣 | 避免陽光直射，避免腐蝕氣體、易燃氣體、油污或灰塵 | |||||
重量 | kg | 4.5 | 6 | 6 | 6.9 | 7.9 |
重量（帶斷電煞車） | kg | 6.5 | 8 | 8 | 8.9 | 9.9 |
伺服馬達型號 | YSD13380DSK | |||||
伺服馬達型號（帶斷電煞車） | YSD13380DSK-S | |||||
伺服驅動器型號 | ||||||
法蘭規格(□) | □130 | |||||
額定功率 | W | 3800 | ||||
額定扭矩 | N.m | 15 | ||||
kgf.cm | 153 | |||||
最大扭矩 | N.m | 30 | ||||
kgf.cm | 306.12 | |||||
額定轉數 | r/min | 2500 | ||||
轉子慣量 | kg.m2X10-4 | 2.77 | ||||
轉矩常數 | N.m/A | 1.11 | ||||
電壓常數 | V/krpm | 66 | ||||
電阻 | Ω | 0.48 | ||||
電感 | mH | 1.67 | ||||
電器時間常數 | ms | 3.47 | ||||
規格與特徵 | 結構 | 全封閉，無通風 IP65（不包括軸部分和連接處） | ||||
環境溫度 | 工作溫度：0～40℃，存儲溫度：-20～80℃ | |||||
環境濕度 | 低於90%（無凝露） | |||||
空氣 | 避免陽光直射，避免腐蝕氣體、易燃氣體、油污或灰塵 | |||||
重量 | kg | 11.8 | ||||
重量（帶斷電煞車） | kg | 13.8 | ||||
※ 其他特殊規格請與英士達機電或代理商洽談。
